YKKap後付オーダー雨戸取付け手順

外まわり

後付で雨戸を取付けたい方や木製雨戸からの交換を考えている方におすすめのオーダー後付け雨戸の取付け手順の解説です!

初心者にはYKKapの雨戸が取付け易いと思うのでおすすめです

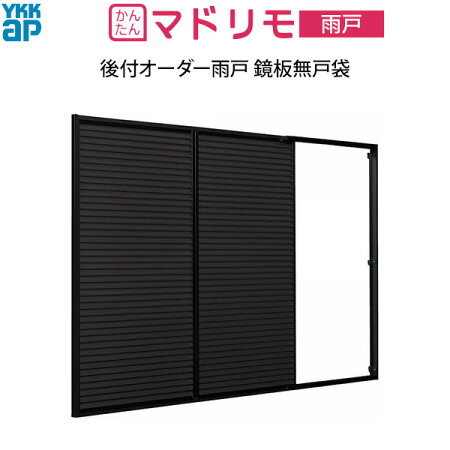

YKKapマドリモ・後付オーダー雨戸・鏡板無戸袋・枠カバー付・スチール戸板

ビフォー・アフター画像

既設サッシ出寸法(サッシの出っ張り)が47㎜以上は取付け不可です  下地部材を使用することで71㎜まで可能 「下地部材あり」で注文して下さい

ブラウン 幅960~1938㎜×高600~1227㎜・スチール戸板(標準)・オプション 下部錠

既設サッシ枠 外々幅1710×高1075㎜  注文寸法 幅1715×1080㎜  楽天市場販売価格 税込価格64.594円  オプション 下部錠 税込価格550円

少し余裕をもって5㎜大きく注文しましたが 既設サッシ枠外々寸法ちょうどで注文しても大丈夫でした!

楽天市場 ノース&ウエスト楽天店 さんのページです☟

雨戸枠9AFの取付け

枠の組立て

2Fの取付けなので足場を組みます

  • 枠をΦ4×35㎜のねじで組み立てる(戸袋が右か左かを決める)
  • 戸袋の無い方の上部に 穴塞ぎキャップを付ける
  • 枠をあてがい 水準器を置いて けがく(画像は左と下にあてがい隙間を詰めて取付けました・上と右に隙間あり)
  • 必要ならば 下穴Φ3.5㎜であける
  • 枠をΦ4×75㎜のねじで シーリング材を取り付け穴に充てんしてから 固定する・躯体直付(サイディング等の外壁が後)の場合は枠カバーを付けません 防水テープと防水紙の上に枠を取付けて枠のまわりにも必ず後から防水テープを貼る
  • 枠カバーの取付ける位置には 枠カバー連結材を挟んでねじで固定する

取り付け穴でねじが効かない場合 サッシの取り付け穴をずらしても良い Φ45の穴をサッシにあけます

枠カバー取付け

  • 枠カバーをはめ込む(シーリングポケットを外側に向ける)
  • はまりにくい時は当て木をして上から金槌で軽く叩く

鏡板(戸袋の化粧板)ありの場合は戸袋にも枠カバーが付きます しかも6本全て形が違うので注意しましょう!

戸袋の取付け

戸袋取付け

  • 戸袋を画像のように 下側は皿タッピンねじΦ4×12で固定する
  • 上側は皿では無い方Φ4×12㎜で固定する
  • 水準器を使い けがく
  • 穴塞ぎシールを上側に貼る
  • 壁に けがいたヶ所下穴Φ3.5㎜をあける
  • シーリング材を充てんする
  • タッピンねじΦ4×65㎜で固定する
  • 壁からの出っ張りを合わせる

ねじの種類に気をつけましょう!

シーリング

  • マスキングテープを壁面と枠 下側以外の3方貼る
  • シーリング材を充てんする

シーリング材は変成シリコンを使うと良い 塗装もできる

  • 充てんしたら 直ぐにマスキングテープを剥がす

戸板の取付け・建付け調整

  • オプションの鍵を雨戸に取付ける
  • 雨戸をはめる
  • 建付けを調整する
  • 「上部鍵受兼はずれ止め金具」を雨戸突合せ部へ移動
  • 雨戸の開閉の確認
  • 鍵の確認(戸袋に近い方の雨戸に鍵)

完成!!
